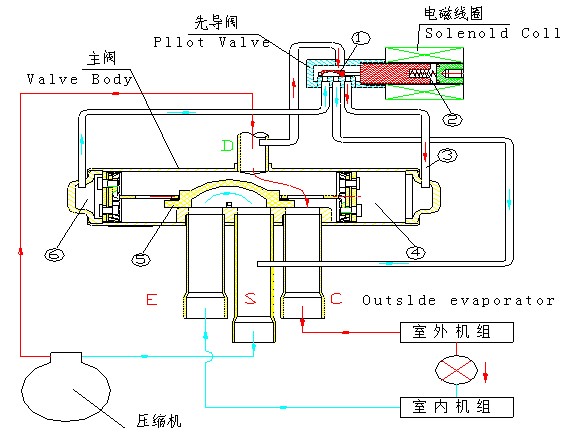

制冷循环(线圈断电状态)

当电磁线圈处于断电状态（即制冷状态），先导滑阀①在压缩弹簧②驱动下左移，高压流体进入毛细管③后进入右活塞腔④。另一方面，左活塞腔⑥的流体由于和S管相通，受压缩机抽吸而排出；使活塞两端产生压力差，活塞及主滑阀⑤左移，使E、S接管相通，D、C接管相通，于是形成制冷循环，制冷剂流向如图所示。

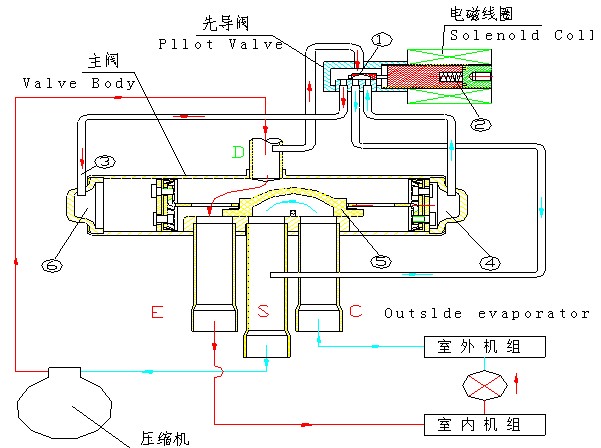

2、制热循环（线圈通电状态)

当电磁线圈处于通电状态（即制热状态），先导滑阀①在电磁线圈产生的磁力作用下，克服压缩弹簧②的弹力而右移，高压流体进入毛细管③后进入左活塞腔⑥。另一方面，右活塞腔④的流体由于和S管相通，受压缩机抽吸而排出；使活塞两端产生压力差，活塞及主滑阀⑤右移，使C、S接管相通，D、E接管相通，于是形成制热循环，制冷剂流向如图所示。
