压缩机接线方式的讲解

2017年08月17日08:40

前一段时间有客户在银海松的官方网站有留言咨询压缩机的接线方式,在小编经常光顾的百度知道里也经常有人问压缩机的接线方式,苦于没有找到合适的讲解资料,小编也没有及时帮助大家解决问题。昨天小编在浏览压缩机相关技术资讯的时候找到一篇有关压缩机接线技术的讲解,今天小编就把其中的内容总结一下和大家做一次分享。

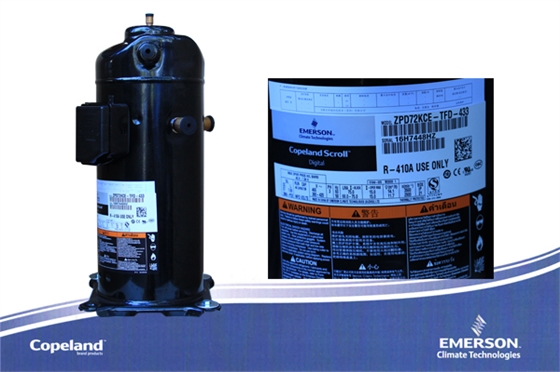

压缩机

一、单相压缩机(220V电压),可以用万用表测量三端阻值。假设设三端分别为A,B,C

则有AC+BC=AB,那么C接电源火线,AC和BC中阻值小点的接电源和电容,阻值大的就接电容另一端!还有可以直接从压缩机接线桩旁的标记接,C(公共端)接火线,R(RUN运行端)接零线和电容。S(STAR起动端)接电容另一端!公共端和运行端电阻最小,公共端和启动端电阻要大些,运行端到启动端的电阻等于上述两个电阻之和,电容接在运行端和启动端之间,公共端和运行端接电源,火线零线任意接。

二、空调压缩机运行绕组和启动绕组的区分最好根据供应商规格书标注要求操作。

接线方法:(C公共端)接电源火线(L)、(R运行绕组)接电容再接电源零线(N)、(S启动绕组)接电容另一端。

如果发现压缩机接线端无标志,可用万用电表(Rx1Ω挡)测量方法:分别对3个端子电阻测量,如果在两个端子测出电阻值最大时,未测那个端子就是公共端(C),(运行绕组电阻+启动绕组电阻=测量电阻值最大)。确定公共端(C)后,可利用公共端(C)分别测运行绕组电阻和启动绕组电阻。

绕组电阻测量方法:

①C端与R端之间的电阻为主线圈绕组;

②C端与S端之间的电阻为副线圈绕组;

③测量后的绕组与规格值进行比较,误差一般在0.1Ω为合格。
